小量程定量包装秤的设计

返回列表 发布日期： 2020-04-14 10:40

定量包装秤是根据预先设定的量值，通过自动称量，把散状物料等量分半的称量装置。它作为生产过程中的主要环节之一，已广泛应用于化工、粮食、食品等各种行业中。随着经济和技术的发展，人们对定量包装技术提出了更高的要求。定量包装秤也迅速地朝向智能化、高级自动化、高效能及节约的方向发展。基于现代电子称量技术和PLC可编程控制技术，在吸收国内外先进经验及充分的市场调研基础上,开发了系列小量程定量包装秤，采用粗、细两级给料方式，型式分为单头、双头、四头等，称量范围从15g～2000g不等，计量能力（四头>:40～60袋/分，计量精度可达±0. 20% ～± 1%。它适用于粮食、种子等颗粒物料，虾条、玉米等膨化食品，饲料、肥料等粉粒体的中袋包装。

1基本结构及特点

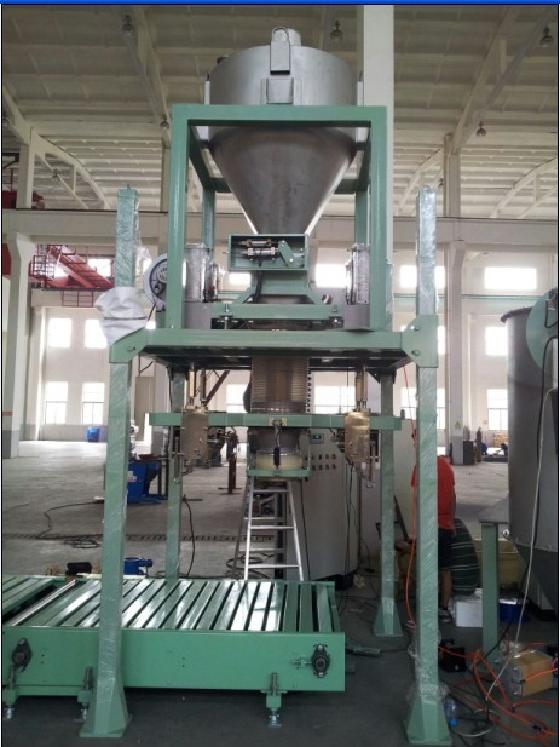

小量程定量包装秤由机械秤体和电子称量控制系统两部分组成。秤体部分又由储料斗、电振给料机、分料机构、料口开闭机构、计量单元和过渡装置等组成> 称量稳定系统由称重传感器、称重控制仪表和动作执行元件等组成。
上述部件中.除储料斗及过渡装置外,其余都是左右对称各一套。储料斗采用特殊的裤衩式结构，分成两路供料。过渡装置是秤体与包装机的过渡。
2.1秤体的机械结构特点
秤体的机械结构由两部分组成,即由储料斗、电振给料机、分料机构和料口开闭机构等组成的给料装置和由计量斗、称重传感器等组成的称量装置。机械结构有如下特点：
(1) 采用电磁振动给料方式和电子称重计量方式，快速、准确。
(2) 使用挡料刷区别粗细给料.结构简单、调节方便。
(3) 执行机械都采用气动元件。利用关节轴承连接转轴、气缸驱动方式，可以使分料槽和料口挡料刷有一定的旋转角度，完成给料。同时，利用气缸冲程和连杆机构也可以实现料门的开闭。
(4) 在储料斗和给料槽中设料位探测器，对料位状态进行实时控制。
(5) 独特的计量单元结构。
